Каретка MGN12C для рейкової направляючої

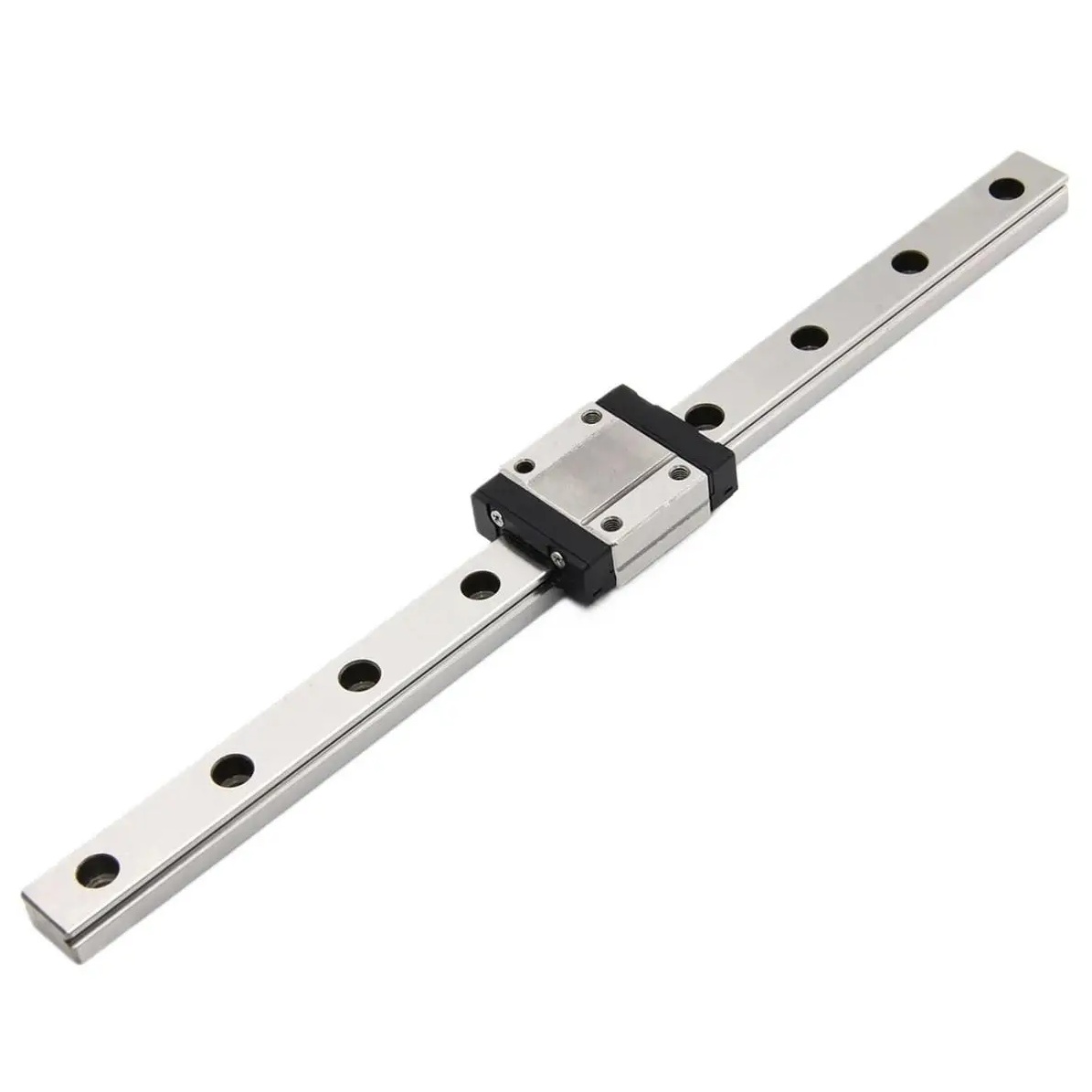

Каретка MGN12C для лінійної рейкової направляючої 3Д-принтера

Рейкові лінійні напрямні (типу Hiwin) здійснюють переміщення використовуючи тіла кочення, як-от кульки або ролики. Завдяки переміщенню підшипника по рейці, напрямна може витримувати навантаження як у вертикальному, так і в горизонтальному напрямках. Порівняно з традиційним ковзанням, коефіцієнт тертя для рейкової направляючої становить 0,02%. Обертанню тіл кочення між рейкою і кареткою досягається висока точність прямолінійного переміщення. Широко використовуються у верстатах з ЧПУ, виробничих лініях і подібному обладнанні. Маючи ці особливості, рейкові напрямні досягають високої точності позиціонування, тривалого терміну служби та високошвидкісного переміщення.

Мініатюрна кулькова каретка серії MG має невеликий розмір і вагу, забезпечуючи при цьому високу жорсткість і точність.

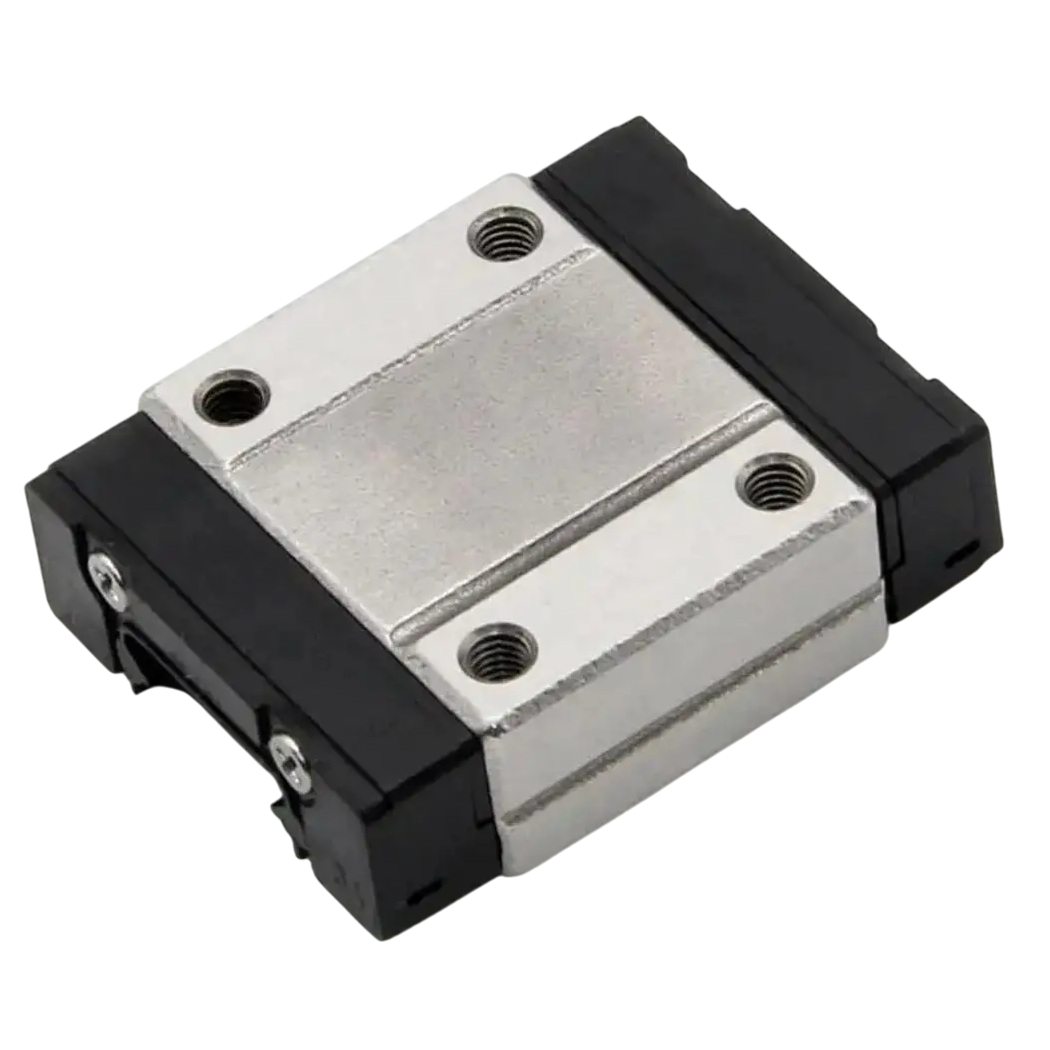

Каретка MGN12C стандартної довжини, у легковаговому виконанні має готичну конструкцію дугоподібного контакту, що забезпечує особливу жорсткість у всіх напрямках. Кульки в каретці захищені від випадання під час зняття з рейки.

Усі матеріали для кареток і рейок, включно з кульками кочення і тримачами кульок, виготовлені зі спеціальної нержавіючої сталі для антикорозійних цілей. Ресурс роботи напрямних за умови правильного монтажу та експлуатації (відповідні робочі умови і своєчасне змащування) буде тривалим і ефективним.

Застосування кареток і напрямних серії MG: завдяки мініатюрній конструкції каретки і рейки серії МG використовують в обладнанні, де потрібне точне позиціонування в обмеженому просторі – 3Д-принтери, верстати з ЧПУ, медичне обладнання, робототехніка тощо.

• Тип: Каретка
• Серія: MGN
• Типорозмір рейок: 12
• Виконання каретки: Мініатюрне
• Відстань між кріпильними отворами (B*C): 20 * 15 мм
• Ширина каретки: 27 мм
• Довжина каретки: 34.7 мм
• Висота каретки: 10 мм
• Вага: 40г
• Матеріал: Нержавіюча сталь
• Виробник: SYDJⓇ Китай
• Призначення: 3D-принтери, верстати з ЧПК, і т.п.
